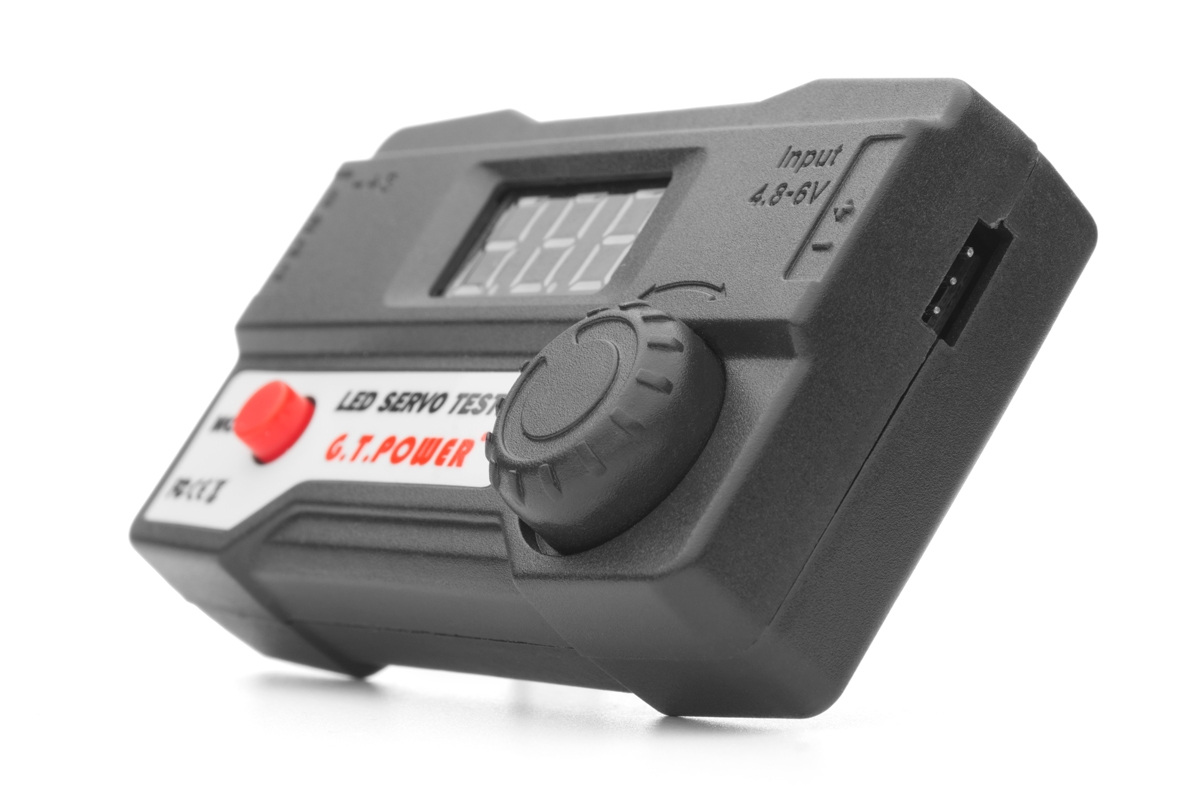

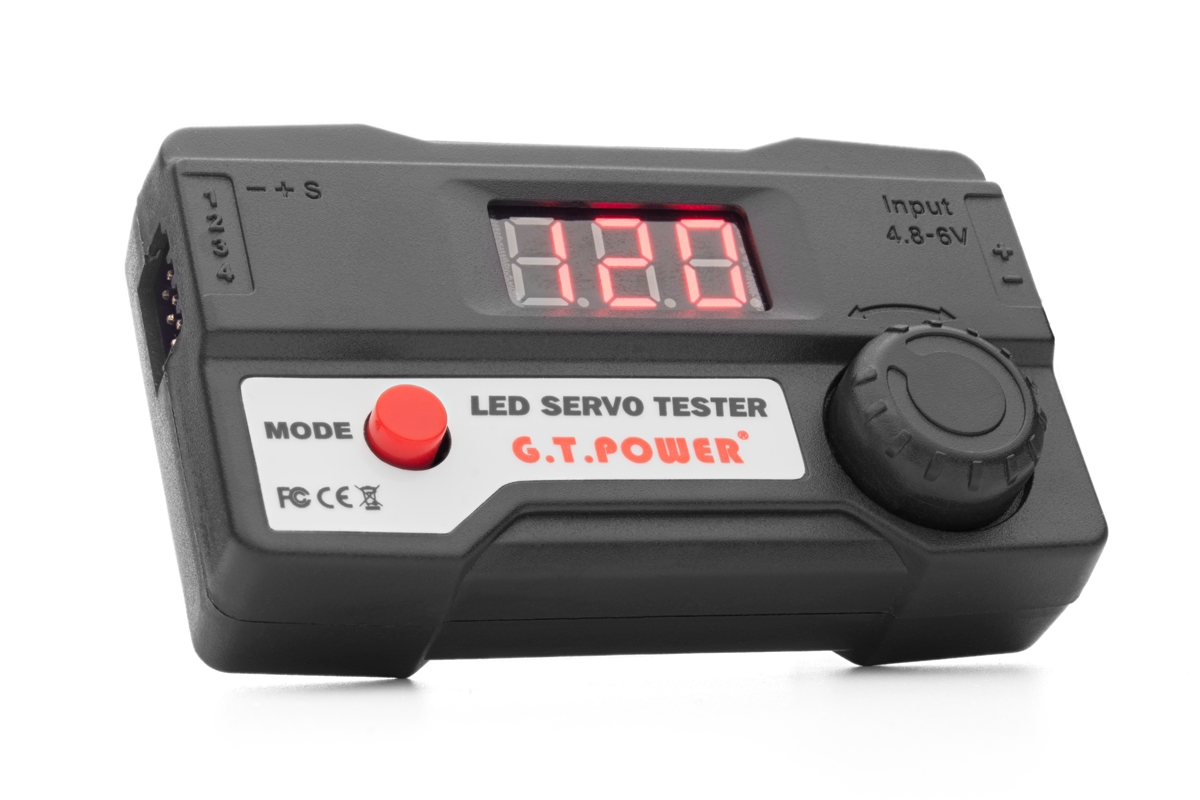

LED servo tester

Der Miniatur-Servotester für die Einstellung der Neutrallage bei bis 4 Servos gleichzeitig und für die Servobetriebsprüfung und das Testen der Funktion von elektronischen Drehzahlreglern manuell oder automatisch mit der Anzeige der Steuerimpulsbreite auf dem dreistelligen LED Display. Der LED Servotester generiert ein Steuersignal mit Impulsen mit einer Wiederholungsfrequenz von 50 Hz (Klasse 20 ms) mit dem Niveau der logischen "1" 3,3 V und hat drei grundlegende Betriebsmodi, die mit einer Taste umgeschaltet werden:

• Manuelle Einstellung der Servoposition mit einem Drehkopf (Basisimpulsbreitenbereich 700-2 300 µs).
• Einstellung der Neutrallage – Basisimpulsbreite 1500 µs (1,5 ms).
• Automatische Servobewegungsprüfung (Basisimpulsbreitenbereich 800-2 200 µs).

Sie benötigen einen 4-5-Zellen-NiMH- / NiCd-Akku oder einen UBEC-Stabilisator (5-6 V), um den Servotester für Servotests mit Strom zu versorgen. Beim Testen von Drehzahlreglern mit BEC ist keine zusätzliche Stromversorgung erforderlich. Bei Reglern ohne BEC ("Opto") muss wie beim Servotest eine externe Quelle an den Servotester angeschlossen werden.

Die Packung enthält: LED Servotester, Anleitung.
